一 ، دکل مته سطح بالا چکش چیست؟
دکل Drill Surface Top Hammer یک دکل حفاری است که مته سنگی را در بالای پرتوی پیشرانه ای برطرف می کند ، انرژی ضربه را از طریق میله مته منتقل می کند و با سیستم چرخش و پیشران برای تکمیل عملکرد حفاری سطح همکاری می کند. برای سازندهای سنگ سخت و سنگ سخت متوسط مناسب است و به طور گسترده ای در این موارد مورد استفاده قرار می گیرد:
ساخت سوراخ انفجار مین باز
خاکبرداری بنیاد در ساخت جاده و راه آهن
حفاری در کارخانه های سنگی و معادن
پروژه های زیرساختی در مقیاس بزرگ مانند ایستگاه های برق آبی
2 ، چگونه دکل مته سطح چکش بالا چگونه کار می کند
مته های چکش برتر برای انجام عملیات حفاری از طریق سه اقدام اصلی با هم کار می کنند:
تأثیر:مته سنگی هیدرولیک در قسمت بالا نیروی ضربه ای با فرکانس بالا ایجاد می کند که از طریق میله مته توخالی به مته منتقل می شود تا سنگ را بشکند.
چرخش:ابزار مته توسط یک موتور چرخشی مستقل برای چرخش برای همکاری با ضربه برای شکل گیری تشکیل می شود.
پیشرانه:سیستم پیشرانه فشار پایدار را به سمت پایین روی بیت مته اعمال می کند تا از شکستن مداوم سنگ اطمینان حاصل شود.
علاوه بر این ، دکل حفاری مجهز به سیستم حذف گرد و غبار ، یک سیستم تغییر خودکار میله ، یک کابین عملیاتی و غیره برای دستیابی به راندمان بالاتر و ایمنی عملیاتی است.
3 ، اجزای اصلی دکل سطح چکش بالا
چکش
نصب شده در قسمت جلوی پرتوی خوراک ، انرژی ضربه با فرکانس بالا را خروجی می کند.
معمولاً هیدرولیکی رانده می شود ، فرکانس ضربه می تواند به 2500-3000} دقیقه/دقیقه برسد.
پرتو
برای پشتیبانی و راهنمایی حرکت ابزار مته استفاده می شود و می تواند به صورت عمودی یا با زاویه تنظیم شود.
سیستم میله مته
با استفاده از سری T (مانند T38 ، T45 ، T51) میله های مته شش ضلعی یا دور استیل توخالی ، که به بیت مته سنگ متصل شده است.
سیستم برق هیدرولیکی
نیروی محرکه ای برای دریل های سنگی ، پیشران ، چرخش ، خزنده ها و غیره فراهم می کند.
سیستم حذف گرد و غبار
حذف گرد و غبار خشک یا مرطوب ، کاهش آلودگی گرد و غبار و بهبود ایمنی عملکرد.
دستگاه مسافرتی
بیشتر از نوع خزنده ، مناسب برای زمین های ناهموار. برخی از مدل ها چرخ دار هستند.
سیستم عامل
سکوهای حفاری مدرن به یک CAB ، رابط کنترل LCD مجهز شده اند و حتی از کنترل از راه دور بی سیم یا عملکرد از راه دور پشتیبانی می کنند.
4 ، مزایا و ویژگی های دکل مته سطح چکش بالا
سرعت حفاری سریع
فرکانس ضربه بالا و انرژی متمرکز ، مناسب برای سنگ سخت.
کیفیت عالی سوراخ
قطر پایدار سوراخ و انحراف کوچک ، منجر به طراحی دقیق انفجار.
راندمان سوخت بالا
در مقایسه با سکوهای حفاری DTH ، در سنگ متوسط و دارای مصرف انرژی واحد کمتری دارد.
درجه بالایی از هوش
سکوهای حفاری مدرن دارای کارکردهایی مانند موقعیت یابی GPS ، ضبط داده های حفاری و سیستم تغییر خودکار میله هستند.
نگهداری آسان
طراحی مدولار ، اجزای کلیدی جایگزین و نگهداری آن آسان هستند.
5 ، Hammer Top در مقابل DTH
| طرح | حفاری چکش بالا | حفاری DTH |
|---|---|---|
| سازندهای صخره ای قابل اجرا | سخت و سخت به سنگ سخت | سنگ سخت و سخت ، لایه های شکسته |
| قطر حفاری | دیافراگم کوچک و متوسط (64-127 میلی متر) | دیافراگم متوسط تا بزرگ (90-300 میلی متر) |
| عمق حفاری | متوسط (<40 m) | Larger (>100m) |
| کارایی | High (بهترین برای سنگ متوسط) | بالاتر (راندمان بهتر در سنگ سخت) |
| مصرف انرژی/کارآیی اقتصادی | کم مصرف انرژی کم در هر واحد | مصرف بالای گاز ، هزینه نسبتاً بالایی |
6 ، نتیجه گیری
دکل مته سطح بالا چکش به دلیل ضربه با فرکانس بالا ، حفاری کارآمد و کنترل دقیق ، موقعیت مهمی را در زمینه های جهانی معدن و مهندسی بنیاد اشغال می کند. این امر به ویژه برای مناطق سنگی سخت و سخت مناسب است. اگر این پروژه به شکل گیری سریع سوراخ ، موقعیت سوراخ دقیق و کنترل دقیق هزینه نیاز داشته باشد ، بدون شک مته چکش بالا راه حل ترجیحی است.
اگر نیازهای خاصی دارید (نوع سنگ ، قطر سوراخ ، عمق ، هدف) ، می توانم به شما در توصیه یک مدل مناسب و ارائه پشتیبانی از پارامتر فنی کمک کنم.
جزئیات محصول

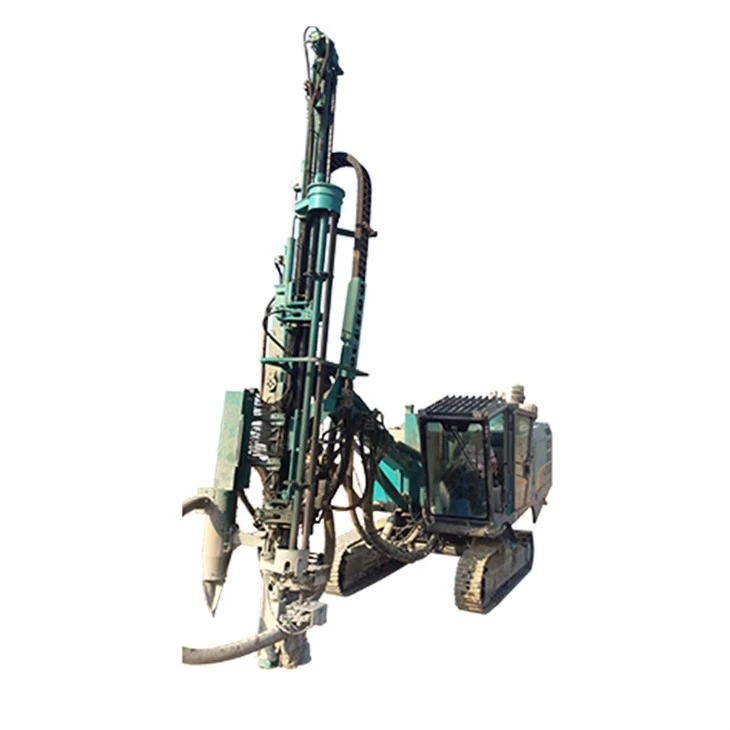

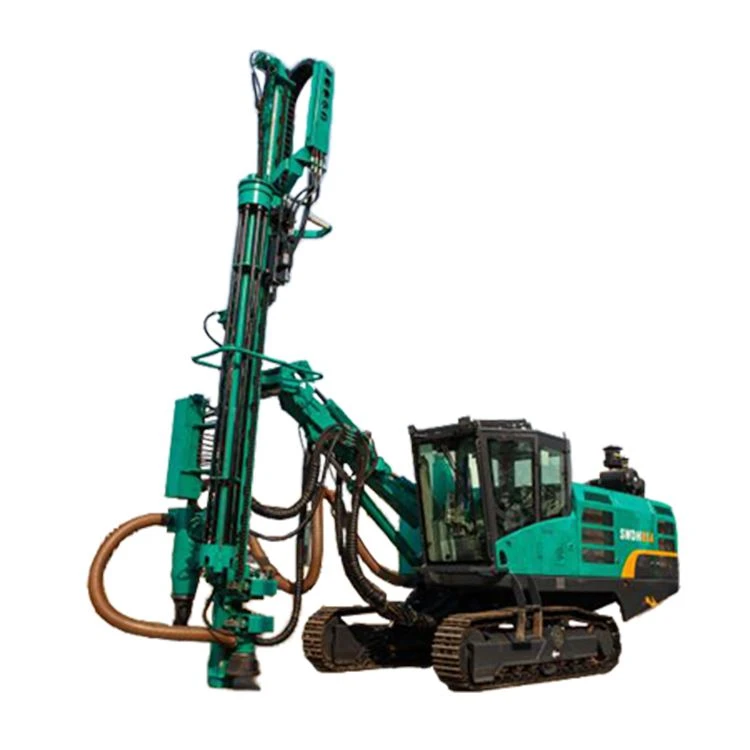

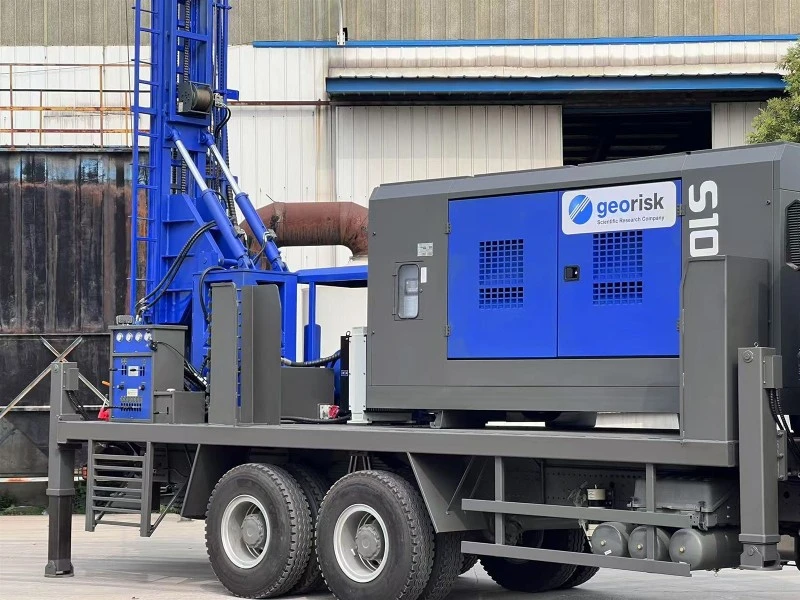

این دکل مته چکش بالا مجهز به یک مته سنگی پیشرفته هیدرولیک است که به دلیل قابلیت های سریع حفاری ، بهره وری انرژی ، حرکت سازگار ، مهارت های صعود قوی و مهارت در اجرای کارهای حفاری در مناظر پیچیده شناخته شده است.

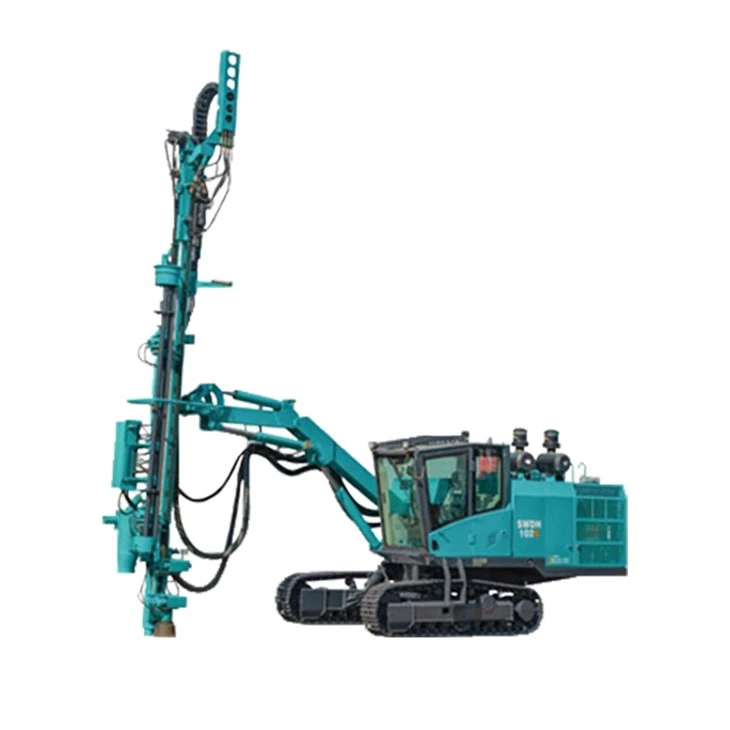

تطبیق برق کمپرسور-موتور راک از دستگاه SWDH Open Pit Top Hammer Drilling Series معقول است که می تواند میزان مصرف سوخت را تا حد زیادی کاهش دهد. ویژگی های جامع دکل مته هیدرولیک عبارتند از:
1. دریل سنگی هیدرولیک با قدرت بالا ، با انرژی ضربه ای زیاد و عملکرد ضد حمله ، به طور موثری خطر ابتلا به مته و صرفه جویی در ابزارهای حفاری را کاهش می دهد.
2. اجزای اصلی مارک های مشهور بین المللی هستند و دارای قابلیت اطمینان خوب ، راندمان عملیاتی بالا و مصرف کم انرژی هستند.
3. تطبیق معیار کنفرانس کنفرانس موتور دریل ، حالت کاربردی دوتایی اقتصادی/قدرتمند ، سازگاری با سنگ گسترده و هزینه کم کار.
4. کل دکل حفاری هیدرولیک خزنده دارای یک ساختار جمع و جور ، سرعت کوچک و انعطاف پذیر ، سرعت پیاده روی سریع و قابلیت قوی خارج از جاده است.
5. دکل حفاری هیدرولیک DTH یک بازوی مته تاشو را برای پوشاندن منطقه حفاری در یک زمان اتخاذ می کند ، که برای حفاری کنترل شده چند زاویه ای و موقعیت یابی سریع و سریع حفاری مناسب است.
6. این با استفاده از ریل های راهنمای دو طرفه سرد برای تشکیل پرتوهای پیشرانه ای از فولاد ساختاری ، با استحکام بالا و دقت راهنمای خوب.
7. سوراخ های حفاری سوراخ چند زاویه ای ، عمودی ، شیب دار و افقی می توانند حفر شوند.
8. سیستم کنترل پایین مشترک مشترک ، کنترل دقیق زاویه و عمق.
9. برنامه ریزی مسیر ، برنامه ریزی توالی سوراخ ، راهنمایی گرافیکی ، موقعیت یابی سریع.
کاربرد
دستگاه حفاری دکل هیدرولیک می تواند برای حفاری های انفجار سنگی در معادن ، مهندسی عمران ، مهندسی جاده ، معادن باز و ساخت ایستگاه برق استفاده شود.
حمل و نقل و پرداخت
هر قطعه از تجهیزات Miningwell و دکل حفاری تحت یک بررسی دقیق بار امنیتی قرار می گیرد تا از ایمنی محموله موجود در ظرف اطمینان حاصل شود.
روشهای پرداخت ما: کارت اعتباری ، L/C ، T/T ، Western Union ، و ما از حمل و نقل از طریق هوا و از طریق دریا پشتیبانی می کنیم.
|
پارامترهای فنی |
SWDH89s |
SWDH102S |
SWDH115F |
|
پارامترهای کار |
|||
|
محدوده سوراخ (میلی متر) |
64-115 |
76-127 |
76-127 |
|
مدل میله مته |
T38,T45,T51 |
T45,T51 |
T38,T45,T51 |
|
طول میله مته (میلی متر) |
3660 |
3660 |
3050 |
|
عمق حفاری اقتصادی (میلی متر) |
24 |
24 |
21 |
|
راننده سنگ هیدرولیک |
|||
|
قدرت ضربه (KW) |
14 |
18 |
20 |
|
گشتاور چرخش (NM) |
700 |
1000 |
1300 |
|
سرعت چرخش (NM) |
0-180 |
0-150 |
0-175 |
|
موتور دیزل |
|||
|
مدل |
گربه C7.1 |
گربه C7.1 |
QSB4.5 |
|
قدرت (kw/rpm) |
168/2200 |
168/2200 |
97/2200 |
|
مخزن سوخت (L) |
450 |
450 |
300 |
|
کمپرسور هوایی |
|||
|
فشار (نوار) |
8 |
10 |
/ |
|
FAD (M3/min) |
8 |
10 |
/ |
|
بازوی |
|||
|
نوع |
بازوی تاشو |
بازوی تاشو |
بازوی مستقیم |
|
زاویه بلند کردن (درجه) |
+70~-10 |
+70~-10 |
-30~+45 |
|
زاویه تاشو (درجه) |
65~165 |
65~165 |
/ |
|
زاویه نوسان (درجه) |
+20~-30 |
+20~-30 |
+30~-30 |
|
بخش پیشرو |
|||
|
طول پیشرفت (میلی متر) |
7300 |
7300 |
6700 |
|
سکته مغزی جبران خسارت (MM) |
1200 |
1200 |
1200 |
|
زاویه رو به جلو (درجه) |
140 |
140 |
140 |
|
زاویه تلنگر (درجه) |
-20~90 |
-20~90 |
-20~90 |
|
حداکثر نرخ پیشبرد (M/s) |
0.8 |
0.8 |
0.8 |
|
حداکثر پیشرانه (KN) |
25 |
25 |
25 |
|
توانایی راه رفتن |
|||
|
Max.Walking Speed (کیلومتر در ساعت) |
4.2 |
4.2 |
4.2 |
|
حداکثر کشش (KN) |
100 |
100 |
80 |
|
درجه بندی (درجه) |
25 درجه |
25 درجه |
25 درجه |
|
زاویه نوسان قاب (درجه) |
-7~+12 |
-7~+12 |
-10~+10 |
|
ترخیص زمین از شاسی (MM) |
400 |
400 |
400 |
|
ابعاد |
|||
|
وزن (کیلوگرم) |
15000 |
15000 |
12000 |
|
طول*عرض*قد (کار) (م) |
92x2.6x8.6 |
92x2.6x8.6 |
6.68x2.42x7.98 |
|
طول*عرض*ارتفاع (حمل و نقل) (متر) |
11.2x2.6x3.5 |
11.2x2.6x3.5 |
8x2.42x3.4 |
