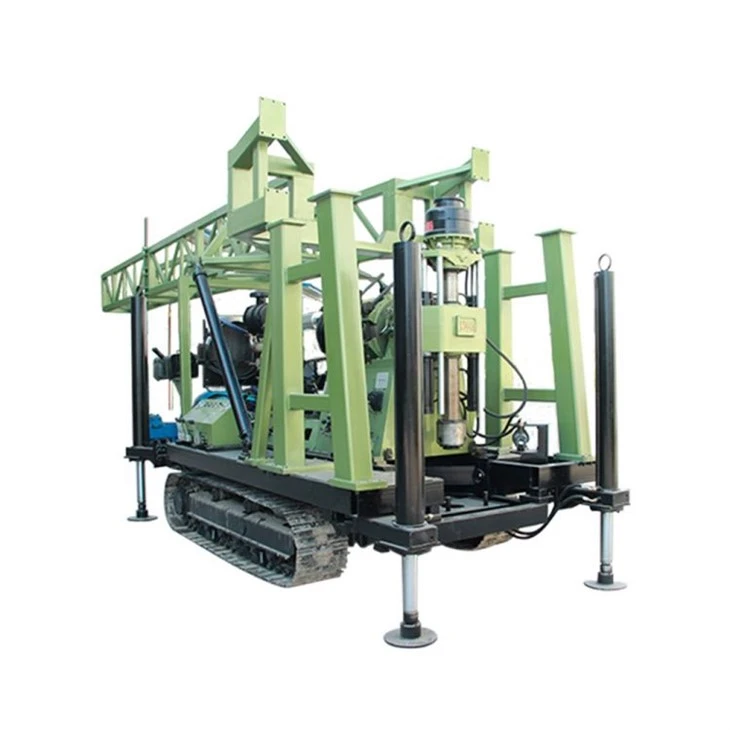

دکل حفاری هسته زمین شناسی با خزنده

XY-44دکل حفاری خزنده یک تجهیزات حفاری هسته ای است که عمدتاً برای حفاری الماس و کاربید است که عمدتاً در زمین شناسی، متالورژی، زغال سنگ، هیدرولوژی، مهندسی و سایر صنایع استفاده می شود و همچنین می تواند برای اکتشافات زمین شناسی مهندسی استفاده شود. ، استخراج کم عمق نفت و گاز، تهویه تونل معدن، زهکشی، حفاری چاه هیدرولوژیکی و ساخت و ساز مهندسی شمع بندی با قطر بزرگ.

ارسال درخواست

دانلود

شرح

مشخصات

پارامترهای فنی		مشخصات لوله مته (میلی متر)	عمق حفاری (متر)
لوله حفاری داخلی	نوع ضخیم کننده داخلی	42	1400
		50	1000
		60	830
	هسته طناب	55.5	1250
		71	1000
		89	800
لوله مته DCDMA		لوله مته BQ	1300
		لوله مته NQ	1000
		لوله مته HQ	750
		لوله مته PQ	420
	نوع ضخیم کننده بیرونی	60	800
		73	500
		89	300
زاویه مته		درجه 0 درجه -360
موتور	مدل	قدرت	سرعت
موتور	Y225S-4	37 کیلو وات	1480r٪2fmin
موتور دیزل	CA4110	81 کیلو وات	2800r٪2fmin
ژیراتور
نوع: دستگاه تغذیه هیدرولیک دو سیلندر نوع چرخشی
قطر عمودی		φ93 میلی متر
شفت از طریق سوراخ
سرعت دوک عمودی
چرخش رو به جلو (r/min)		60/90/166/272/379/481/183/296/514/835/1164/1476
سرعت معکوس (r/min)		63/198
حداکثر گشتاور شفت عمودی		8000N·m
سکته مغزی عمودی		600 میلی متر
حداکثر گرانش محور عمودی		125 KN
حداکثر فشار شفت عمودی		90 KN
بالابر
نوع: درایو دنده سیاره ای، ترمز دسته
قطر طناب		φ18.5 میلی متر
ظرفیت سیم طناب درام		95 متر (زخم هفت لایه)
حداکثر نیروی بالابر تک طناب		45 KN
سرعت بالا بردن طناب سیم
سرعت خطی درام (m/s)		0.7-2.68 متر بر ثانیه (دوازده درجه)
کلاچ
نوع: کلاچ اصطکاکی تک دیسکی خشک مخصوص خودرو
(همسان با گیربکس 6T46)
سیستم هیدرولیک
فشار سیستم
فشار نامی		20 مگاپاسکال
بالاترین فشار		25 مگاپاسکال
ظرفیت		20 میلی لیتر٪ 2FR
بخش قفسه
نوع: اسکید (با پایه کشویی)
ریگ پشت سکته مغزی		460 میلی متر
فاصله سوراخ		260 میلی متر
ابعاد (LWH)		3550 * 2200 * 3100 میلی متر
وزن دکل (با موتور قدرت)		6300 کیلوگرم

جزئیات محصول

نام تجاری: miningwell
حداقل تعداد سفارش: 1 ست
جزئیات بسته بندی: بسته بندی استاندارد صادراتی
زمان تحویل: 15-20 روز
شرایط پرداخت: L/C، T/T، Western Union

XY-44ویژگی های اصلی حفاری هسته سنگ خزنده

1. با مراحل سرعت چرخشی بیشتر (12 به جلو و 2 معکوس) و محدوده سرعت چرخشی معقول، گشتاور کم سرعت (تا 8000 نیوتن متر)، نه تنها برای حفاری آلیاژ و هسته الماس، بلکه برای اکتشافات زمین شناسی مهندسی نیز مناسب است. ، حفاری چاه هیدرولوژیکی و ساخت شمع بندی فونداسیون.

2. قطر سوراخ شفت عمودی (93 میلی متر)، تغذیه هیدرولیک دو سیلندر، سکته مغزی طولانی (تا 600 میلی متر)، سازگاری با فرآیند قوی، به ویژه مناسب برای حفاری با هسته طناب لوله مته با قطر بزرگ (محله بالایی)، که منجر به بهبود راندمان حفاری

3. اتخاذ گیربکس Tsinghua Wanliyang 6T46 که به طور گسترده با مدل های کامیون Foton، JAC، Kaima، Wuzheng و سایر کامیون ها مطابقت دارد. تکنولوژی بالغ، کیفیت پایدار، ظرفیت اضافه بار قوی، ایستگاه های خدمات پس از فروش و لوازم جانبی در سراسر کشور.

4. چاک هیدرولیک گیره فنر دیسکی، آزاد کننده سیلندر هیدرولیک، چاک هیدرولیک مرکزی سه حفره اتوماتیک است.

5. راه اندازی هیدرولیک شامل یک پمپ روغن دنده برای تامین روغن، اطمینان از نصب ساده، کاربر پسند بودن، حداقل مصرف برق، دمای پایین روغن و عملکرد مداوم است. این دستگاه مجهز به پمپ روغن دستی است. اگر موتور از کار بیفتد، پمپ دستی برای استخراج ابزارهای حفاری به داخل حفره قابل استفاده باقی می ماند.

6. این موتور را می توان با موتور FAW TIANCHAI 4110 (81 کیلووات) تنفس طبیعی یا Guangxi Yuchai 4110 (105 کیلووات) توربوشارژ مجهز کرد.

7. دکل حفاری خزنده دارای مرکز ثقل کم، فاصله جابجایی طولانی (460 میلی متر)، تثبیت محکم و حفاری با سرعت بالا پایدار است.

8. مجهز به ضد لرزش متر، که برای کنترل قطر سوراخ خوب است. دستگیره بارگیری و تخلیه کمتر، حمل و نقل انعطاف پذیر.

9. شاسی خزنده را می پذیرد و حرکت سیلندر 1.5 متری را می توان به طور خودکار بارگیری کرد که برای جابجایی و حمل و نقل راحت است.

برنامه اصلی

این دکل‌های حفاری هسته‌ای که عمدتاً در زمینه‌هایی مانند زمین‌شناسی، متالورژی، زغال‌سنگ، هیدرولوژی و مهندسی به کار می‌روند، برای مهندسی زمین‌شناسی، اکتشاف نفت و گاز کم عمق، تهویه تونل‌های معدن، سیستم‌های زهکشی، حفاری چاه‌های هیدرولوژیکی و ساخت شمع‌های پایه بزرگ نیز مناسب هستند.
