I . تنظیمات کامل و مبدأ واحد
مؤلفه های فناوری اصلی
عنصر پیچ کمپرسور (فشرده سازی تک مرحله ای)
اجزای وارداتی
سیستم کنترل
جفت
سوپاپ بارگذاری/تخلیه مصرف ، تنظیم شیر ، دریچه solenoid
فیلتر مصرف هوا ، فیلتر روغن ، جداکننده روغن و هوا
شیلنگهای انعطاف پذیر دمای بالا
تمام مؤلفه های فوق ، از جمله سیستم کنترل و سایر قطعات ، توسط Atlas Copco AirPower در بلژیک یا OEM تولید شده در اروپا تولید می شود.
اجزای داخلی
سیستم شاسی و محور تریلر ، مخصوصاً برای شرایط جاده چینی طراحی شده است
موتور دیزل: Dongfeng Cummins Engine Stage IV
محفظه ، پنبه ضد صدا و دفع
مخزن ذخیره هوا و دریچه ایمنی
فن خنک کننده و واحد رادیاتور
شیلنگهای انعطاف پذیر دمای محیط و لوله های سوخت
اتصالات مختلف لوله و ریخته گری
فیلتر دیزل
جعبه دنده
حداقل شیر فشار
سنسورها و سیم کشی مرتبط
در میان اینها ، موتور دیزل توسط Dongfeng Cummins Engine Co . ، Ltd . ساخته شده است ، در حالی که سایر اجزای OEM توسط تهیه کنندگان Atlas Copco در Wuxi.} تولید می شوند.
II . صفحه نمایش کنترل اصلی
سنج فشار کمپرسور
دکمه بارگیری کمپرسور
ساعت کار تجمعی
چراغ های زنگ هشدار و خطای
دکمه شروع/توقف و ماژول کنترل
نمایشگاه مخزن سوخت و DEF (اوره) سطح مخزن
نشانگر سطح روغن عنصر پیچ
نشانگر گرفتگی فیلتر ورودی هوا
iii . دستگاه ها و توابع حفاظت اصلی
محافظت از خاموش کردن خودکار:
دمای خروجی کمپرسور نور زنگ بالا
فشار روغن موتور چراغ کم هشدار
دمای خنک کننده موتور چراغ زنگ بالا
چراغ هشدار سطح پایین سوخت و دفاعی مخزن
خاموش کردن خودآزمایی و بازسازی پس از درمان سریع
سیستم سرعت استاندارد برای بهینه سازی صرفه جویی در انرژی
IV . اسناد و موارد همراه
کتابچه راهنمای کار و نگهداری محصول
کاتالوگ قطعات یدکی
کشتی فشار و گواهی دریچه ایمنی
کیت تعمیر و نگهداری ساعت 0}}

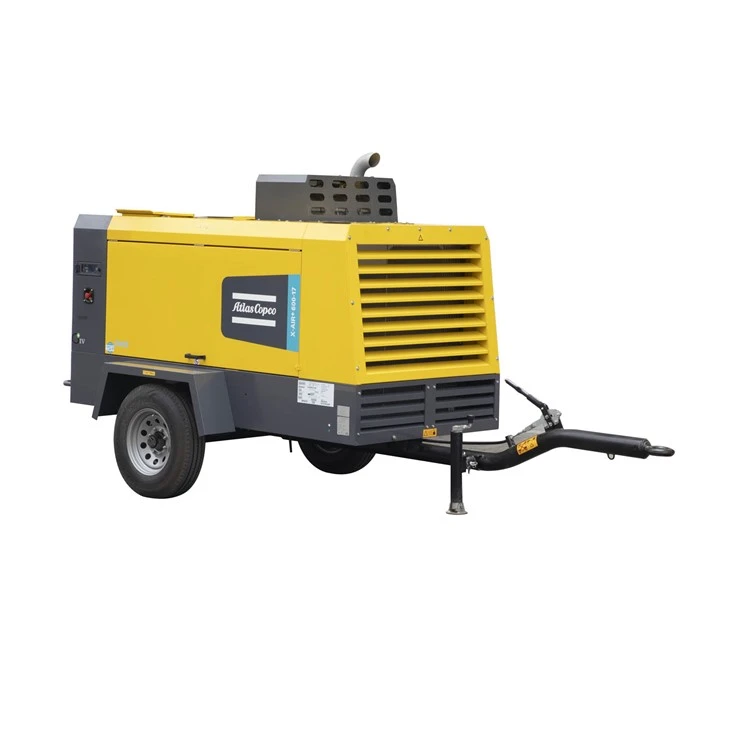

X-Air 600-17 جزئیات
1. پارامترهای فنی اصلی
فرم کمپرسور هوا: فشرده سازی پیچ اولیه ، خنک کننده هوا ، درایو موتور دیزل ، عملکرد موبایل
|
پارامتر فنی
|
|
x-air + 600-17
|
|
دارای امتیاز گاز با ارزش گاز
|
متر مکعب/دقیقه متر/دقیقه
|
17.2-14.3
|
|
فشار
|
نوار کیلوگرم
|
5-17
|
|
حداکثر سرعت موتور (بار کامل)
|
RPM (انقلاب در هر دقیقه)
|
2200-1900
|
|
میزان روغن روغن کاری را پیچ کنید
|
بلند کردن
|
42 (مقدار جایگزینی در هر چرخه نگهداری)
|
|
حجم مخزن ذخیره گاز (مخزن جداسازی نفت و گاز)
|
بلند کردن
|
76
|
|
مخزن سوخت/ظرفیت مخزن اوره
|
بلند کردن
|
175/-
|
|
میزان روغن در خروجی هوای فشرده
|
PPM
|
<5
|
|
دمای خروجی هوای فشرده (بر اساس شرایط مرجع دارای امتیاز)
|
celsius 0 c
|
100
|
|
شرایط عملیاتی مرجع دارای امتیاز
|
|
|
|
فشار مطلق مصرف
|
نوار کیلوگرم
|
1
|
|
رطوبت نسبی هوا
|
%
|
0
|
|
دمای هوای ورودی
|
celsius 0 c
|
20
|
|
شرایط کار شدید
|
|
|
|
حداقل فشار کار مؤثر مخزن ذخیره گاز
|
نوار کیلوگرم
|
4
|
|
حداکثر فشار کار مؤثر مخزن ذخیره گاز (تخلیه)
|
نوار کیلوگرم
|
18
|
|
حداکثر دمای محیط
|
celsius 0 c
|
50
|
|
حداقل درجه حرارت شروع
|
celsius 0 c
|
-10/-25 (شروع سرد اختیاری)
|
|
بالاترین ارتفاع
|
می م
|
3000
|
2. موتور دیزل
| سازنده | کماجین | |
| مدل | استاندارد B5.9CS4 GIV | |
| قدرت خروجی با سرعت رتبه بندی | کیلووات کیلو وات | 154 |
| ضریب بار | % | - |
| خنک کننده | خنک کننده | |
| سیلندر | inline 6- موتور سیلندر | |
| روغن کاری کننده حجم سیستم روغن | بلند کردن | 16.5 (مقدار جایگزینی در هر چرخه نگهداری) |
| ظرفیت سیستم خنک کننده | بلند کردن | 28 |
3. ابعاد و وزن کلی
| طول کل دستگاه * عرض * ارتفاع - نوع تریلر (از جمله MOP) | میلی متر میلی متر | 4700*1940*2400 |
| طول کامل دستگاه * عرض * ارتفاع - نوع جعبه | میلی متر میلی متر | 2960*1400*2110 |
| تریلر/جعبه وزن کل دستگاه (وزن مرطوب) | کیلوگرم (کیلوگرم) | 2300/2200 |
| اندازه دریچه اگزوز | اینچ | 1*G2,1*G3/4 |
