I. نمای کلی
A مته سنگ دستی({0}}دریل راک دستی) یک ابزار ضربی بسیار کارآمد است که با هوای فشرده کار میکند و به طور گسترده در عملیات خرد کردن سنگ در معدن، ساختوساز راهآهن و بزرگراه، پروژههای برق آبی و پروژههای دفاع ملی استفاده میشود. انرژی ضربه ای را از طریق حرکت رفت و برگشتی پیستون تولید می کند که از طریق میله مته به مته منتقل می شود و در نتیجه سنگ را خرد کرده و سوراخی را تشکیل می دهد.
در تجهیزات حفاری سنگ مدرن، مته های سنگی دستی، با ساختار فشرده، قابل حمل، عملکرد انعطاف پذیر و تعمیر و نگهداری آسان، به یک قطعه حیاتی از تجهیزات برای استخراج و استخراج تونل باز-کوچک و متوسط تبدیل شده است. مدل های معمولی عبارتند از YT24، YT27، YT28 و YT29A که همگی مته های سنگ پنوماتیک هستند.
II. ساختار
مته سنگ دستی معمولاً از اجزای زیر تشکیل شده است:
مکانیزم سیلندر و پیستون
سیلندر محفظه اصلی مته سنگی است که یک پیستون رفت و برگشتی را در خود جای داده است. هوای فشرده وارد شده به سیلندر، پیستون را به حرکت در می آورد و انرژی ضربه ای تولید می کند. پیستون بر مته ضربه می زند و انرژی را به مته منتقل می کند و سنگ را می شکند.
سیستم شیر کنترل
شیر کنترل جزء اصلی برای کنترل جریان گاز است. هوای فشرده به طور متناوب از طریق بدنه سوپاپ و ساختار توزیع هوا وارد سیلندر می شود و حرکت رفت و برگشتی پیستون را هدایت می کند.
مته، میله مته و مته
مته به پیستون متصل می شود و انرژی ضربه را منتقل می کند. میله مته انرژی را متصل و انتقال می دهد. مته مستقیماً برای شکستن با سنگ تماس می گیرد. بسته به شرایط زمین شناسی، مته ها در پیکربندی های مختلفی از جمله ضربدری، توپی و مخروطی هستند.
سیستم روغن کاری و اگزوز
سیستم روانکاری سایش بین قطعات متحرک را به حداقل می رساند. ساختار سوراخ اگزوز بر جهت جریان هوا و راندمان حذف تراشه تأثیر می گذارد.
دسته و مکانیزم عملیاتی
این دسته مجهز به شیر کنترل، انتخابگر مسیر هوا و کمک فنر است تا از عملکرد ایمن و راحت اطمینان حاصل کند.
III. فرآیند تولید
ساخت مته های سنگی دستی شامل مراحل متعددی از جمله ماشینکاری دقیق، عملیات حرارتی، مونتاژ و تست عملکرد است. فرآیندهای کلیدی عبارتند از:
انتخاب مواد
اجزای کلیدی مانند پیستون، سیلندر و مته معمولاً از فولاد آلیاژی یا فولاد کروم-پر استحکام-مولیبدن ساخته شده اند. پس از خاموش شدن و تمپر شدن، استحکام و مقاومت بسیار خوبی از خود نشان می دهند.
عملیات حرارتی
سطوح داخلی پیستون و سیلندر برای بهبود سختی سطح و مقاومت در برابر خستگی تحت{0}}کوئنچ با فرکانس بالا یا نیتریدینگ یونی قرار میگیرند.
ماشینکاری و مونتاژ دقیق
همه اجزا باید درجه بالایی از دقت مناسب (معمولاً در ± 0.02 میلی متر) را حفظ کنند تا از عملکرد آب بندی و راندمان انتقال انرژی ضربه ای اطمینان حاصل شود.
تست عملکرد
پس از مونتاژ، تست هوابندی، تست انرژی ضربه و تست نویز و لرزش برای اطمینان از پایداری و ایمنی کل دستگاه انجام می شود.
IV. حوزه های کاربردی
مته های سنگی دستی برای انواع کاربردهای حفاری سنگ مناسب هستند، در درجه اول از جمله:
معدن:برای حفاری blasthole در سنگ های متوسط-سخت تا سخت استفاده می شود.
تونل سازی و راهسازی:مناسب برای کار در فضاهای محدود، با تنظیم زاویه انعطاف پذیر.
مهندسی حفاظت آب و فونداسیون:برای حفاری سوراخ های لنگر، سوراخ های زهکشی و سوراخ های نمونه استفاده می شود.
مهندسی نظامی:مورد استفاده در مناطق صخره ای مانند پناهگاه ها، تونل ها و استحکامات.
پردازش سنگ:برای کنده کاری سنگ، نمونه برداری از سنگ ساختمانی و خرد کردن ثانویه استفاده می شود.
V. فرآیند عملیاتی
فرآیند عملیاتی یک مته سنگ دستی شامل سه مرحله اصلی است: ضربه، چرخش و حذف گرد و غبار:
فرآیند ضربه: هوای فشرده وارد سیلندر می شود و پیستون را در حرکت رفت و برگشتی به حرکت در می آورد. پیستون به مته برخورد می کند و ضربه را منتقل می کندانرژی به مته و خرد کردن سنگ.
فرآیند چرخش: مته به صورت مکانیکی یا پنوماتیک می چرخد و به لبه برش مته اجازه می دهد تا به طور مداوم با سطح سنگ جدید درگیر شود.
فرآیند حذف پودر
هوای فشرده از طریق میله مته توخالی خارج می شود و غبار سنگ خرد شده را به سرعت از سوراخ خارج می کند و مته را تمیز نگه می دارد وجلوگیری از گیر کردن مته
کل فرآیند یک چرخه پیوسته را تشکیل می دهد و سرعت حفاری ارتباط نزدیکی با فرکانس ضربه، سرعت چرخش، فشار هوا و نوع مته دارد.
VI. مزایای کلیدی
ساختار جمع و جور و وزن سبک
کارکرد و مانور آسان توسط یک نفر، مناسب برای زمینهای پیچیده و برنامههای{0}}محدود.
انرژی ضربه ای بالا و راندمان بالا
این مته با استفاده از هوای فشرده و فرکانس ضربه بالا می تواند وظایف حفاری را به سرعت انجام دهد.
نگهداری آسان و تطبیق پذیری قوی
قطعات بسیار استاندارد تعویض و تعمیر را تسهیل می کنند و با انواع ابزار مته و میله های مته سازگار هستند.
سازگاری بالا
عملکرد قابل اعتماد در محیط های خشن مانند دمای بالا، رطوبت بالا و گرد و غبار بالا.
VII. مقایسه مدل های معمولی
| وزن مدل (کیلوگرم) | فشار هوای عملیاتی (MPa) | فرکانس ضربه (هرتز) | قطر مته (میلی متر) | ویژگی ها | |
| YT24 | 24 | 0.4–0.63 |
|
34-42 | ساختار جمع و جور، مناسب برای سنگ متوسط-سخت |
| YT27 | 27 | 0.4–0.63 | 36 | 34-45 | نیروی ضربه قوی تر و حذف گرد و غبار بهبود یافته است |
| YT28 | 26 | 0.4–0.63 | 37 | 34-44 | طراحی خوب-متعادل و کم-ارتعاش |
| YT29A | 27 | 0.4–0.63 | 39 | 34-45 | بالاترین راندمان، مناسب برای سازندهای سنگ سخت |
خلاصه:
YT27 دارای قدرت ضربه بیشتر و سرعت حفاری سریعتر از YT24 است، به خصوص برای سازندهای سنگ سخت. YT24 سبک تر است و برای عملیات طولانی مدت در ارتفاع یا سطوح شیبدار مناسب است.
VIII.عوامل انتخاب کلیدی
هنگام انتخاب مته سنگ دستی، فاکتورهای زیر را در نظر بگیرید:
سختی سنگ و عمق حفاری
برای سنگ سخت، مدلی با انرژی ضربه بالا و حذف گرد و غبار قوی انتخاب کنید. برای سنگ نرم، مدل سبک تری را انتخاب کنید.
فشار هوا و شرایط تامین هوا

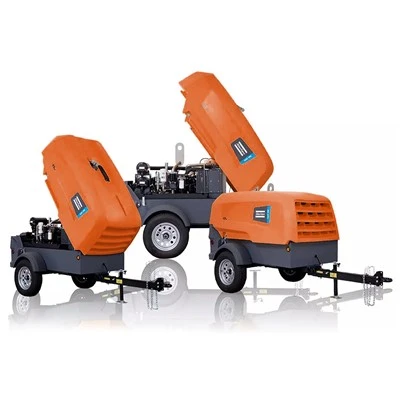

عملکرد دستگاه ارتباط نزدیکی با فشار منبع هوا دارد. اطمینان حاصل کنید که کمپرسور هوا هوای کافی را تامین می کند و فشار را ثابت نگه می دارد.
فضای کار و وضعیت وضعیت مورد نیاز
اگر فضا محدود است یا نیاز به حفاری بالای سر است، یک مدل سبک وزن با مرکز ثقل پایین انتخاب کنید.
پشتیبانی از ابزارهای مته و میله های مته
انتخاب مناسب نوع مته، طول میله مته و روش اتصال می تواند کارایی و طول عمر حفاری را بهبود بخشد.
تعمیر و نگهداری و لوازم جانبی
مارکهای دارای سازگاری با قطعات بالا و خدمات پس از فروش جامع- مانند Feida، Kaishan، Atlas Copco و Epiroc را انتخاب کنید.
IX روندهای توسعه آینده
با ترویج فناوریهای هوشمند{0} صرفهجویی در انرژی، متههای سنگ دستی در جهتهای زیر در حال توسعه هستند:
سبک و ارتعاشی-کاهش طرحها بار کاری اپراتور را کاهش میدهد.
انرژی-سیستمهای توزیع گاز کارآمد، راندمان ضربه و استفاده از گاز را بهبود میبخشد.
ساخت و ساز مدولار- برای مونتاژ سریعتر، تعمیر و نگهداری و تعویض قطعه.
نظارت هوشمند- سنسورهای روانکاری و سایش خودکار برای تعمیر و نگهداری پیش بینی.
هدف این نوآوری ها افزایش بهره وری، افزایش عمر سرویس و ترویج عملیات پایدار در محیط های حفاری مدرن است.
X. نتیجه گیری
مته های سنگی دستی، به عنوان ابزارهای غیرقابل جایگزین و کارآمد در معدن و ساخت و ساز مهندسی، یک سیستم مدل جامع و فرآیندهای تولید بالغ را در طول سال ها توسعه فناوری توسعه داده اند. از طریق انتخاب مدل مناسب، عملیات استاندارد و نگهداری علمی، راندمان حفاری را می توان به طور قابل توجهی بهبود بخشید، مصرف انرژی را کاهش داد و ایمنی ساخت و ساز را تضمین کرد.
در آینده، با توسعه بیشتر فنآوری پنوماتیک و کنترل هوشمند، متههای سنگ دستی به سمت راندمان بالاتر، صرفهجویی در مصرف انرژی و هوشمندسازی ادامه خواهند داد و راهحلهای قابل اعتمادتری برای خرد کردن سنگ برای ساخت و ساز مهندسی جهانی ارائه میدهند.
