آسانسور پوشش یک قطعه مهم از تجهیزات روی یک دکل حفاری است که نقش اساسی در فرآیند اجرای پوشش دارد. من به عنوان یک تأمین کننده دکل حفاری چاه ، من در اینجا هستم تا نحوه عملکرد این تجهیزات و اهمیت آن در عملکرد کلی حفاری را گسترش دهم.
مفهوم اساسی یک آسانسور پوشش
آسانسور پوشش یک دستگاه مکانیکی است که برای گرفتن و بلند کردن لوله های پوشش در طی فرآیند نصب چاه طراحی شده است. لوله های روکش لوله های فولادی با قطر بزرگ هستند که در یک چاه حفر شده قرار می گیرند. عملکردهای اصلی آنها شامل محافظت از چاه در برابر غارنوردی ، جداسازی سازندهای مختلف زمین شناسی و تهیه مجرای جریان سیال در مراحل حفاری و تولید است.
مؤلفه های ساختاری
ساختار یک آسانسور پوشش از چندین قسمت کلیدی تشکیل شده است. بدنه اصلی معمولاً از فولاد با استحکام بالا ساخته شده است تا در برابر بارهای سنگین رشته های پوشش مقاومت کند. دو فک اصلی یا بخش وجود دارد که برای بستن در اطراف لوله پوشش استفاده می شود. این فک ها به گونه ای شکل گرفته اند که به طور معمول روی پوشش قرار بگیرند ، به طور معمول با لبه های سرخ شده برای جلوگیری از لغزش. مکانیسم لولا به فک ها اجازه می دهد تا باز و بسته شوند و امکان نصب آسان و حذف لوله پوشش را فراهم می کنند. علاوه بر این ، پیوندها و یک سیستم قفل وجود دارد که پس از بسته شدن در اطراف لوله ، فک ها را در محل خود تأمین می کند.
مکانیسم کار
تهیه
قبل از استفاده از آسانسور پوشش ، خدمه دکل حفاری ابتدا اطمینان می دهند که چاه برای نصب پوشش آماده شده است. این شامل اطمینان از حفر چاه در عمق مناسب و قطر صحیح آن است. لوله های پوشش نیز برای اطمینان از کیفیت و یکپارچگی آنها مورد بازرسی قرار می گیرند.
سپس آسانسور پوشش بر اساس اندازه و وزن لوله های پوشش انتخاب می شود. آسانسورهای مختلف برای قطر لوله های مختلف و ظرفیت های تحمل بار طراحی شده اند. پس از انتخاب آسانسور مناسب ، توسط سیستم بلند کردن دکل حفاری ، که معمولاً از یک درریک ، بلوک مسافرتی و نقاشی ها تشکیل شده است ، برداشته و قرار می گیرد.
درگیر کردن پوشش
فک های آسانسور پوشش به صورت گسترده باز می شود و انتهای بالای یک طول یک لوله پوشش در فضای بین فک ها مانور می شود. خدمه با دقت لوله را با مرکز آسانسور تراز می کنند تا از توزیع حتی بار اطمینان حاصل شود. پس از قرار گرفتن به درستی ، از مکانیسم های هیدرولیک یا مکانیکی برای بستن فک های اطراف لوله پوشش استفاده می شود. با نزدیک شدن آرواره ها ، لبه های دندانه دار به سطح لوله نیش می زنند و یک چنگال محکم ایجاد می کنند.
بلند کردن و پایین آوردن
بعد از اینکه آسانسور پوشش با اطمینان لوله پوشش را ایمن کرده است ، قرعه کشی روی دکل حفاری فعال می شود. کابل های موجود در نقشه ها زخم یا ناخوشایند هستند و باعث می شوند بلوک مسافرتی (که آسانسور به آن وصل شده است) به سمت بالا یا پایین حرکت کند. هنگام بلند کردن ، آسانسور وزن لوله پوشش را از زمین یا مفصل پوشش قبلی به سیستم بالابر منتقل می کند. این اجازه می دهد تا لوله از زمین بلند شود و به سمت چاه مانور شود.
هنگام پایین آمدن پوشش به داخل چاه ، Drawworks کنترل می شود تا به تدریج کابل را آزاد کنند ، آسانسور و پوشش متصل شده را به روشی کنترل شده پایین بیاورند. با افزودن هر مفصل پوشش جدید ، همان روند تکرار می شود. مفصل جدید برداشته می شود ، انتهای آن با دقت با قسمت بالای پوشش قبلی نصب شده است و سپس با استفاده از اتصالات نخ به آنها متصل می شوند.
بررسی های ایمنی و نظارت
در طول عمل ، خدمه دائماً بار در آسانسور و موقعیت پوشش در چاه را کنترل می کنند. از دستگاه های ایمنی مانند سنسورهای گشتاور و مانیتورهای بار برای اطمینان از اضافه بار آسانسور استفاده می شود. هرگونه علائم لغزش یا بارگذاری غیر طبیعی بلافاصله مورد توجه قرار می گیرد. اگر مشکلی در مورد آسانسور وجود دارد ، خدمه ممکن است سیستم قفل را تنظیم کنند یا مطمئن شوند که فک ها کاملاً با لوله پوشش درگیر هستند.
مزایای استفاده از آسانسور پوشش
استفاده از آسانسور پوشش ، چندین مزیت برای عملکرد حفاری به همراه دارد. در مرحله اول ، این کار فیزیکی مورد نیاز برای بلند کردن و نصب لوله های پوشش را بسیار کاهش می دهد. بدون آسانسور ، کارگران برای کنترل لوله های سنگین مجبور به استفاده از روش های خطرناک و کار هستند.
ثانیا ، ایمنی را تقویت می کند. مکانیسم های قفل و گرفتن ایمن آسانسور خطر سقوط لوله پوشش را در طی فرآیند بلند کردن و کاهش به حداقل می رساند. این از خدمه در برابر حوادث احتمالی محافظت می کند و همچنین از آسیب دیدن چاه و خود پوشش جلوگیری می کند.
نقش در فرآیند حفاری کلی
آسانسور پوشش یک عنصر مهم در اطمینان از موفقیت یک پروژه حفاری است. نصب مناسب پوشش برای ثبات طولانی مدت و عملکرد چاه ضروری است. با تسهیل نصب صاف و کارآمد لوله های پوشش ، آسانسور به حفظ یکپارچگی چاه کمک می کند. این به نوبه خود ، برای فعالیت هایی مانند تکمیل ، که در آن مایعات اغلب از چاه تزریق می شوند یا تولید می شوند ، ضروری است.
سازگاری با انواع مختلف سکوهای حفاری
آسانسورهای پوشش داده شده به گونه ای طراحی شده اند که با انواع مختلف دکل های حفاری سازگار باشند و علاوه بر همه کاره در عملیات دکل هستند. به عنوان مثال ، در aدکل حفاری چاه عمیق، که برای رسیدن به اعماق عالی استفاده می شود ، آسانسور باید بتواند رشته های پوشش بسیار طولانی و سنگین را کنترل کند. طراحی قوی و ظرفیت بار بالا این امکان را به شما می دهد تا با سیستم قدرتمند بالابر عمیق دکل ، به طور همزمان کار کند.

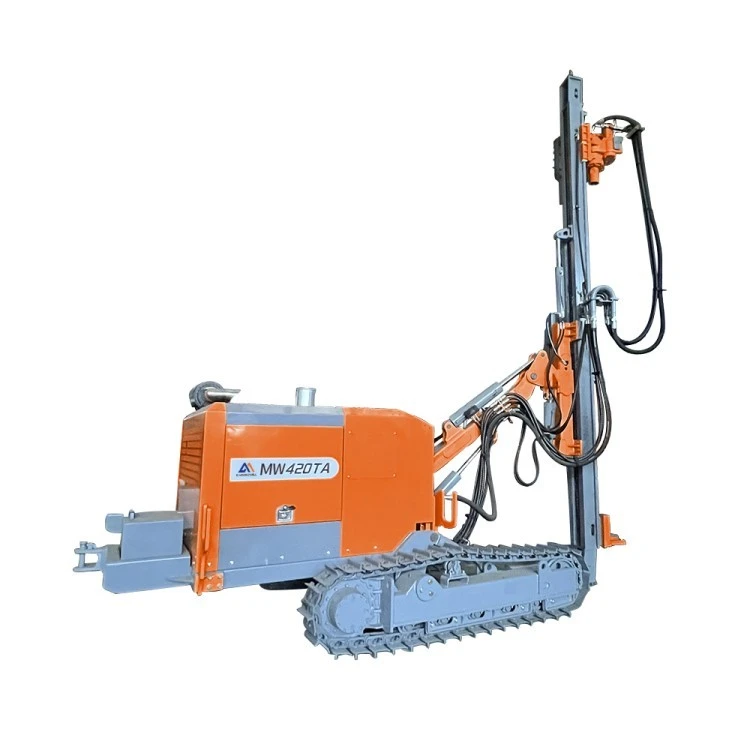

در مورد aدکل حفاری DTHاستفاده در معادن باز - گودال یا عملیات حفاری سطح ، آسانسور پوشش می تواند به سرعت و کارآمد لوله های پوشش را بارگیری و بارگیری کند و از پیشرفت سریع در فرآیند حفاری اطمینان حاصل کند. درپایین دکل حفاری سوراخهمچنین از استفاده از آسانسور پوشش استفاده می کند ، که روند نصب پوشش را در برنامه های سخت - سنگ و معدن ساده می کند.
نگهداری و بازرسی
برای اطمینان از عملکرد قابل اعتماد آسانسور پوشش ، نگهداری منظم و بازرسی ضروری است. اجزای مکانیکی مانند فک ، پیوندها و سیستم قفل برای جلوگیری از خوردگی و اطمینان از عملکرد صاف روغن کاری می شوند. در صورت وجود سیستم های هیدرولیک برای نشت و فشار مناسب بررسی می شوند.
بازرسی ها نیز برای جستجوی علائم سایش و پارگی انجام می شود. هر قسمت آسیب دیده ، مانند فک های ترک خورده یا مکانیسم های قفل نقص ، بلافاصله جایگزین می شود. با حفظ آسانسور در شرایط مناسب ، خدمه دکل حفر می توانند از خرابی غیر منتظره جلوگیری کنند و از ایمنی عملکرد درپوش اطمینان حاصل کنند.
به عنوان یک تأمین کننده قابل اعتماد حفاری ، ما طیف گسترده ای از آسانسورهای پوشش با کیفیت بالا را ارائه می دهیم که برای پاسخگویی به نیازهای متنوع مشتریان طراحی شده اند. این که آیا شما در حال کار بر روی یک پروژه چاه آب در مقیاس کوچک یا یک عملیات حفاری در مقیاس بزرگ در مقیاس هستید ، آسانسورهای ما برای عملکرد بهینه و دوام طراحی شده اند.
اگر شما علاقه مند به ارتقاء عملیات حفاری خود با آسانسورهای بالای پوشش و سایر تجهیزات حفاری هستیم ، ما از شما دعوت می کنیم تا برای مشاوره خرید با ما تماس بگیرید. تیم متخصصان ما آماده هستند تا اطلاعات مفصلی را در مورد محصولات ما در اختیار شما قرار دهند و به شما در انتخاب بهترین راه حل ها برای نیازهای خاص خود کمک می کنند.
منابع
- API Spec 8C ، مشخصات تجهیزات حفاری و تولید ، موسسه نفت آمریکایی.
- Bourgoyne ، AT ، et al. "مهندسی حفاری کاربردی." انجمن مهندسان نفت ، 1986.
- مالونی ، JT "کتابچه راهنمای مهندسی حفاری". کتاب های Pennwell ، 2004.
